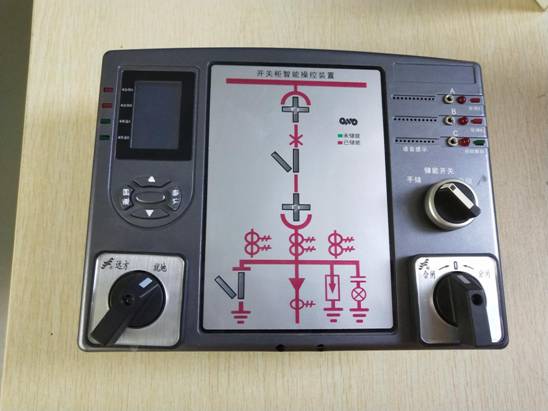

一、開關柜智能測溫操控裝置產品概述

ZRDCT102 開關柜智能測溫操控裝置,產品功能強大，使用于3-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、以及無線測溫功能、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，通訊協議為MODBUS通訊協議或其它指定通訊協議(選配)、能夠使開關柜進一步，智能化，網絡化，數字化。方便廣大用戶使用與操作。

二、開關柜智能測溫操控裝置產品尺寸圖

外形尺寸： 60×26×13（mm）

三、開關柜智能測溫操控裝置性能指標

  工作溫度：－20℃～＋65℃

工作濕度：≤95％RH

介質強度：≥AC2000V

絕緣性能：≥100MΩ

抗電磁干擾性能：符合IEC255－22的標準規定

工作電源：AC85～265V/DC110～300V

動態閃爍頻率：1次/秒

濕度測量范圍：20%～99%RH

溫度測量范圍：－20℃～＋80℃

濕度測量精度：±3.0%RH

無線無源傳感器觸點測溫范圍：-30℃～＋125℃（-40℃～＋200℃可定制）

溫度測量精度： ±1℃

響應時間：≤2s

人體接近感應時間：≤3秒

人體接近語音提示時間：0～29秒

開關量輸入端子和LED數碼顯示關聯關系：動態配置

通訊方式：RS485通訊接口

通訊波特率：1200bps、2400bps、4800bps、9600bps可設置。

數據格式：8個數據位 1個停止位 無奇偶校驗

發射模塊與接受模塊間空曠距離：1、＜30米；    2、<200米。

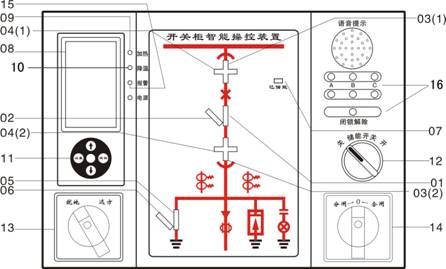

四、開關柜智能測溫操控裝置功能

01斷路器分指示                    09 加熱指示

02斷路器分指示                           10 降溫指示

03（1）、03（2）工作位置指示                  11 操作鍵盤

04（1）、04（2）試驗位置指示                  12 儲能旋鈕

05 接地開關合指示                         13 遠方/就地轉換開關

06 接地開關分指示                         14分/合閘轉換開關

07 儲能指示                             15 報警指示

08 液晶顯示界面                          16 帶電顯示及閉鎖

（一）中心監控服務器功能

1、 數據采集存儲

2、 實時溫度顯示

3、 溫度超上限報警

4、 歷史溫度查詢

5、 歷史事件查詢

6、 網上數據發布

7 權限管理

（二）無線測溫功能

      ZRDCT102 開關柜智能操控裝置可以同時測量3～9點溫度測試點，當測量溫度大于設定跳閘和告警值時，本裝置輸出跳閘或告警信號。

觸點測溫單元結構

      無線測溫在線檢測裝置由開關柜智能操控裝置、測溫發射模塊、測溫采集接收模塊（已組裝在操控裝置里）及外置天線。

 無源無線測溫傳感器特性：

      1）能量來源：傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。

      2）超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。

      3)  取能范圍:支持一次通過2～10000A電流情況下傳感器穩定供電，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。

      4)  外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

無線溫度傳感器尺寸及參數

無線測溫安裝圖如下：

①、3路無線測溫發射模塊：顏色為（黃、綠、紅），標號為（A1、B1、C1）。

（3點測溫示意圖）

②、6路無線測溫發射模塊：顏色為（黃、綠、紅），進線室為（A1、b1、C1），出線室為（A2、b2、C2）。

（6點測溫示意圖）

③、9路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、b1、C1）；（A2、b2、C2）；（A3、b3、C3）。

（9點測溫示意圖）

（三）通訊功能

RS485接口，通信波特率高達9600bps，可用于讀取裝置數據和設置定值。

（四）溫濕度傳感器斷線報警功能

當A路溫濕度傳感器沒有接觸好時溫度就會顯示- - -、濕度就會顯示- - -；

當B路溫濕度傳感器沒有接觸好時溫度就會顯示- - -、濕度就會顯示- - -。

五、開關柜智能測溫操控裝置測溫元件特性

     采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1% 。

     測溫范圍：-40℃～+200℃

     供電電源：CT感應取電 （支持一次通過2～10000A電流情況下傳感器穩定供電）

     使用壽命：10年以上 （進口軍規元器件）

     頻率范圍： 433MHz－434.79MHz （免申請）

     機殼材質：進口耐高溫阻燃材料

     傳感器測溫誤差：>0.1℃

     傳感器測溫分辨率：±0.1℃

     采樣速率：2s～600s。（設定方法詳見隨機附帶說明書）

     外形尺寸： 60×26×13（mm）

     一次回路電流：3A-10000A

六、開關柜智能測溫操控裝置安裝

測溫發射模塊，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。

    ①.把表帶狀的測溫模塊放在被測物體上。

    ②.把表帶狀的測溫模塊的一端穿過另一端。

    ③.直到表帶狀的測溫模塊緊緊地套在被測物體上。

    ④.把延長部分的表帶剪掉。

　  ⑤.安裝時柜體要停電。
