DCT-6G-IR在線式紅外測溫系統是利用物體溫度的紅外特征進行溫度檢測的原理，通過MEMS技術組成紅外測溫面陣列，獲取到測溫面的紅外信號，轉換為溫度數值，然后通過數字無線發送到接收終端（DCT-6G-IR溫度監測器），通過接收終端的通信接口上傳到監控后臺主機實現遠程監控。

DCT-6G-IR在線式紅外測溫系統適合空間型的電氣設備測溫，比如：開關柜出線倉、變壓器室、電容器室等。

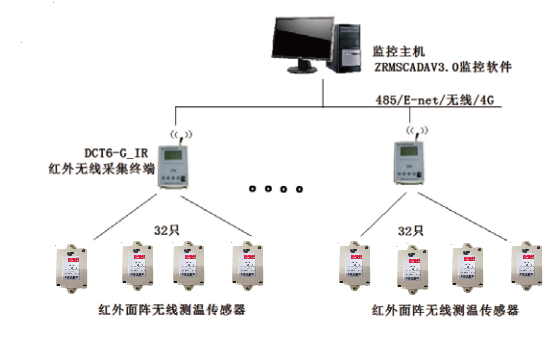

在線式紅外測溫系統結構：

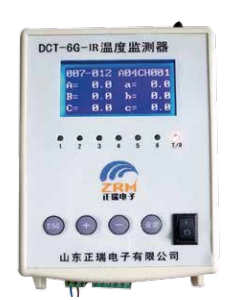

  在線式紅外測溫接收終端（型號：DCT-6G-IR）：

      用于接收紅外面陣無線測溫傳感器（IR_W_B）發射的無線數字紅外溫度信號 , 并將信號轉換成電信號 , 經內部電路處理， 通過顯示屏顯示當前所測溫度。

DCT-6G-IR紅外測溫監測器技術參數：

 1) 測點數量：32 個（每個無線信道支持 32 個無線 溫度傳感器）。

 2) 報警輸出：1 個（無源接點）250Vac,0.6A 或 24Vdc,5A。

 3) 通訊接口：RS-485。

 4) 通訊規約：Modbus 與 CDT 擴展規約可選

 5) 工作電壓：交流 220Vac( 無需電源適配器 )。

 6) 工作溫度：-40℃～ +85℃。

 7) 安裝方式：掛式安裝。

在線式紅外測溫傳感器

由多個紅外測點組成，利用MEMS技術壓縮成一個紅外探測陣列。通過光學器件將紅外面信號分隔并送到單個測點，紅外視場角度范圍為 110°。傳感器探測到紅外線信號后將紅外線信號轉換為各點的溫度值，并自動抓取到高點溫度分區坐標，通過數字無線信號發送到采集終端進行顯示并上傳。

紅外在線無線測溫傳感器技術參數

    測溫范圍：-40℃～+300℃

    測溫誤差：小于±2 ℃（全量程范圍，中心角度），周圍角度受紅外線光學強度影響精度將變?nèi)酢?/p>

    測溫分辨率：±0.1℃。

    接口方式：無線數字通訊接口。

    供電方式：鋰亞電池或12v

            發送頻率：用戶可選

在線式紅外測溫監測軟件

分為通訊模塊，監控模塊，組態設計模塊組成。 通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入 SQL 數據庫，可查詢歷史記錄，曲線，報警窗口彈出， 打印等。同時能夠?qū)崿F(xiàn)局域網內客戶端查看數據 , 數據上阿里云服務器，通過手機 APP 查看和報警。
