無線測溫系統，實現配電開關柜內溫升異常“實時監測、無延時處理”
來源：正瑞電子
瀏覽：1438
發布日期：2024-03-01
根據統計，在中國有30%的火災屬于電氣火災。電氣火災通常是由于漏電、短路、過載、接觸電阻過大導致。凡是導體搭接，或導體與電氣設備等接觸的地方都存有連接處，如果接觸不良、材料老化、磨損、造成接觸部位的局部電阻過大，就會引發溫升異常，從而引發火災風險。
為了能夠更好地杜絕這些安全隱患，更主動、更及時地發現溫升異常顯得至關重要，因此，針對這些集成于配電開關柜內的元器件之間，及其與柜體之間的各個連接點安裝無線測溫傳感器進行溫度的實時監測，顯然將對快速解決問題，避免火災發生起到關鍵作用。
隨著各個行業用電量的持續增加，低壓配電系統需要承載的負荷量也同步增長。因此，在保持單個柜體體積不變的情況下，通過容納更多元器件，獲得更強大的性能，更豐富的功能，并保證更多回路的正常運轉。當低壓開關柜內元器件、導線等數量增加，布局更加緊湊而復雜的時候，其相互之間的連接點也必然增多，包括水平垂直母線連接處、斷路器上下口連接處、并柜連接處、饋電回路出線電纜連接處、抽屜一次接插處等等，這也就意味著，本就缺乏內部溫度獲取手段的低壓配電柜，將面臨更大的溫升異常風險。
對此，作為二十年電氣設備在線監測設計方案的專家，山東正瑞認為，為了應對連接點增加導致的更多溫升挑戰，需要安裝開關柜無線測溫系統來更全面而精確的監測實現對溫度變化的感知，并結合數字化技術和專業的認知，進行深度分析，從而實現高效、主動運維，防患于未然。

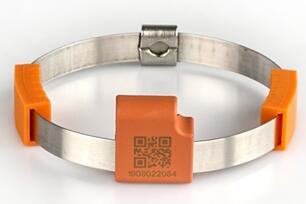

ZRDTS-6無源無線測溫傳感器介紹：
山東正瑞無線測溫傳感器使用無線方式實現溫度在線監測，傳感器直接安裝在裝在開關柜觸頭或電纜接頭上，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。
產品特點：
（1）安全可靠
ZRDTS-6無源無線測溫傳感器采用CT感應取電；當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
殼體耐高溫、阻燃材料，防護等級高達IP68；內部采用硅膠灌封，支持戶外安裝。
（2）超低功耗設計
ZRDTS-6無源無線測溫傳感器主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。
（3）超精小化外觀設計
外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。
（4）長距離、可擴展、易部署
無線傳輸空曠距離可達300米，傳感器組網數量高達240多個，安裝簡單，不改變設備電氣現有結構，傳感器安裝時無需布置任何線材；
（5）使用壽命長
溫度傳感器采用先進的納米合金特殊材料進行感應取電，且感應功率很小，無需電池無需保護電路，無自熱高等問題，使用年限可達10年。
產品參數：
產品名稱：微型電力無線測溫傳感器ZRDTS-6 | |||
測溫范圍： | -40～+200℃（可定制） | 測量精度： | ±1（0~75℃）,±2℃（-20~150℃） |
溫度采樣頻率： | 默認10秒（2秒-10分鐘可設定） | 無線頻率： | 433MHz（470、LORA可定制） |
無線傳輸距離： | 200米 | 工作電源： | 小CT感應取電 |
啟動電流： | 3A | 安裝方式： | 捆綁式 |
機殼材質： | 進口耐高溫阻燃材料 | 防護等級： | IP68 |
外形尺寸： | 17*21*9mm | 使用壽命： | 10年以上 |
對低壓成套開關柜設備內各個關鍵點溫度進行實時監測，并實現數據的快速上傳和深入分析，將能夠更好地保障更復雜電力設備和整個配電系統的安全可靠，防止因溫升異常導致的電氣火災等風險的發生。
