探討無線測溫技術在高壓開關柜監控中的重要性

1、概述

開關柜無線測溫系統可對開關柜分別為母線排、上下觸頭、電纜接頭，柜體表面等部位溫度進行實時監測，方便運維人員及遠程監控中心掌握現場設備運行情況。廣泛應用在變電所；配電室；箱變等。

2、系統架構

  開關柜無線測溫系統由無線溫度傳感器、無線溫度監測器（溫度顯示儀）、溫度監測軟件等組成。

3、系統特點

（1）傳感器外形多樣化，適合不同的電氣設備 及不同的測溫部位選擇；

（2）超低功耗設計：主芯片采用美國 TI 公司， 功耗低，最低可至 0.03MV，區別于傳統 的感應供電，不存在發熱現象；

（3）采用感應供電模式一次性安裝，無需后期 維護，性能穩定可靠。一次回路電流保持在 3A-10000A 之間，均能正常工作；

（4）主要部件均采用軍品級，可在高溫下穩定 工作，保證產品可靠性；

（5）專用的安裝固定卡件，方便靈活，牢固可靠；

4、系統功能

（1）實時監測

ZRMSCADA無線測溫監控軟件人機界面友好，能夠以配電一次圖的形式直觀顯示各測溫節點的溫度數據及有關故障、告警等信息。界面可根據客戶要求任意定制。

（2）溫度查詢

溫度歷史曲線（1分鐘、5分鐘、60分鐘可選）。

（3）運行報表

查詢各回路設備運行溫度報表。

（4）實時報警

無線測溫監控設備具有實時報警功能，設備能夠對溫度越限等事件發出警告。

（5）歷史告警查詢

ZRMSCADA無線測溫監控系統能夠對所有告警事件記錄進行存儲和管理，方便用戶對系統和告警等事件進行歷史追溯，查詢統計、事故分析。

（6）數據上阿里云服務器，通過手機APP查看和報警。

5、產品選型

（1）無線測溫傳感器選型

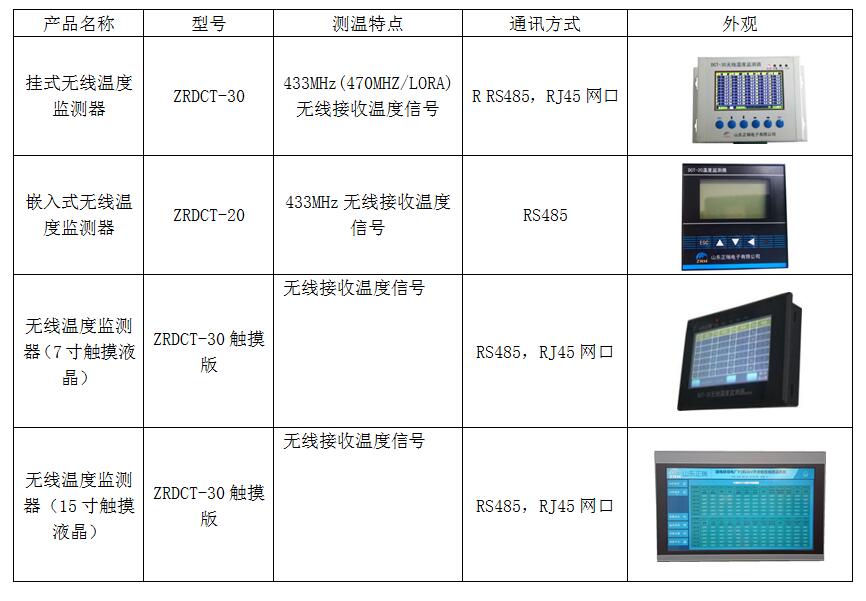

（2）無線溫度監測器（溫度顯示儀）選型


6、安裝案例

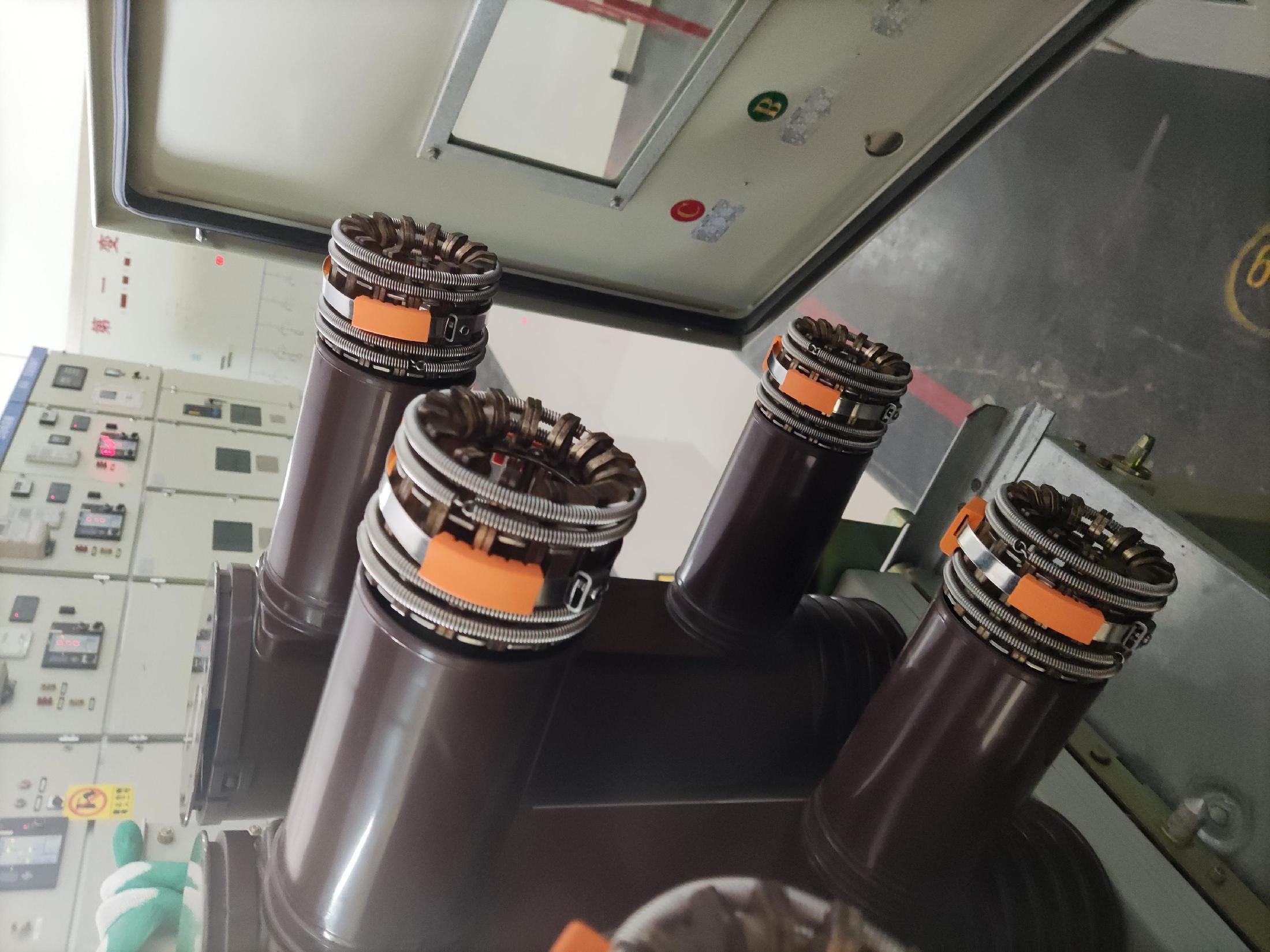

（1）傳感器安裝位置-高壓開關柜

  高壓開關柜測溫安裝位置：斷路器動觸頭處，電纜出線終端頭與銅排連接處，母排接點處。

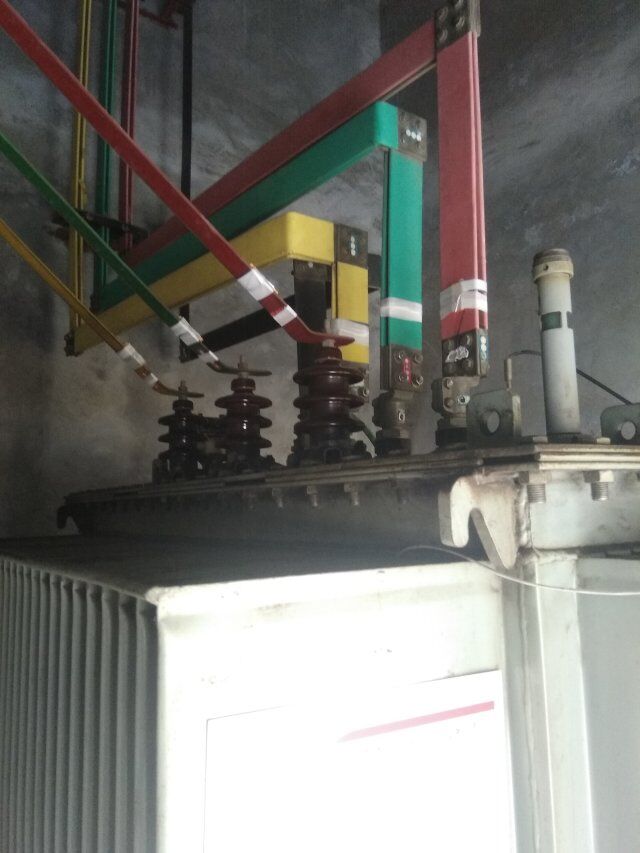

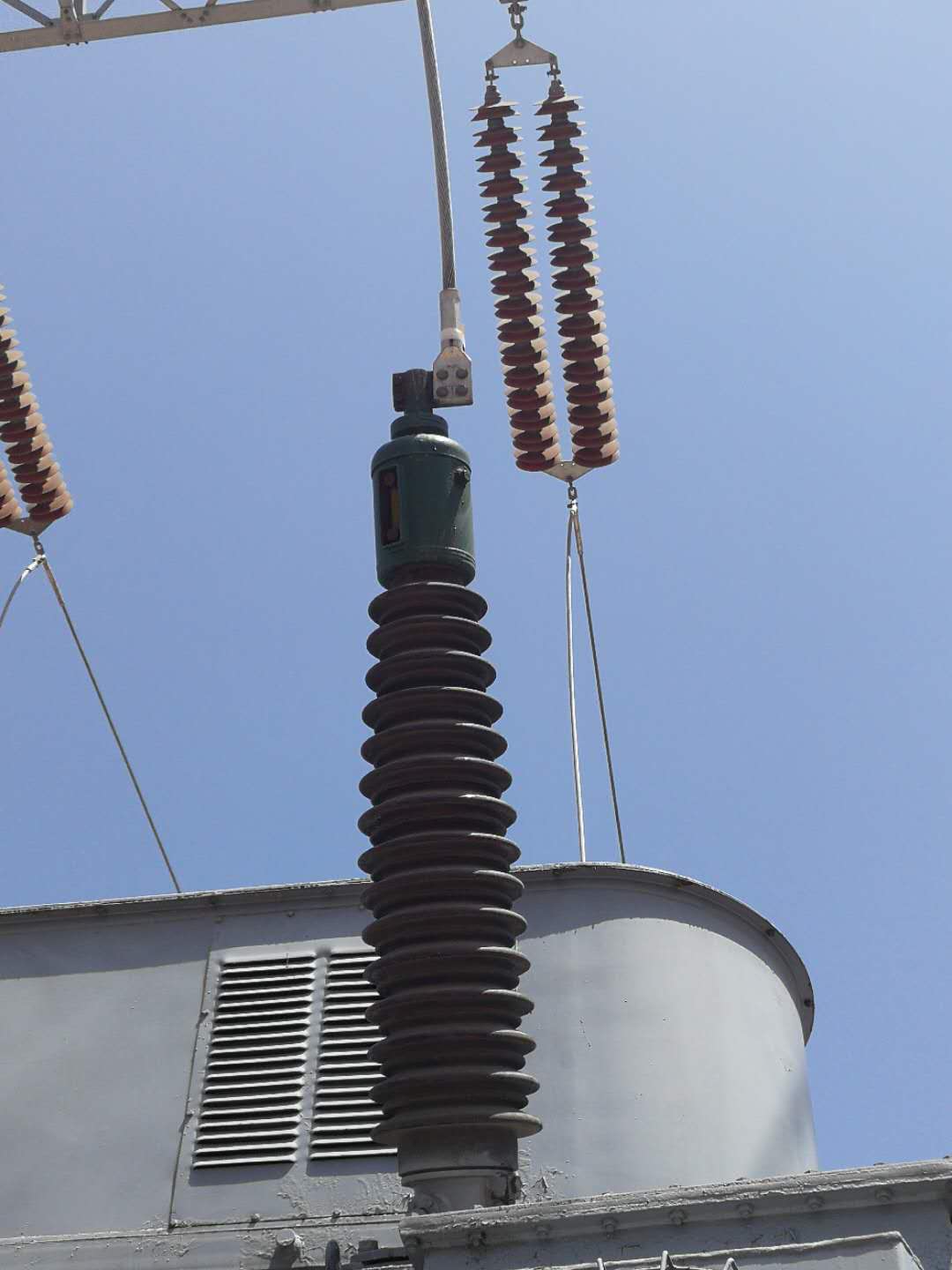

（2）傳感器安裝位置-變壓器進出線

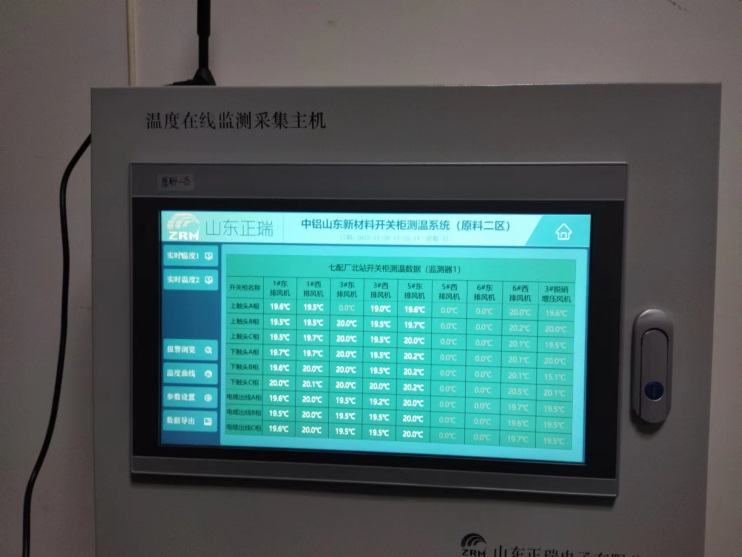

（3）無線溫度監測器安裝

   安裝在開關柜二次艙，客戶不想裝在開關柜上時可以裝在配電室墻壁電氣箱內。

山東正瑞電子有限公司專注于各類電氣設備安全在線監測系統的研發與服務，開發并推廣了電力設備有源/無源無線測溫系統。該系統集先進傳感技術、感應取能技術、低功耗無線傳輸技術于一體，具有安全實用、穩定可靠、經濟運行等優點。歡迎廣大客戶前來咨詢探討。
