變壓器鐵芯接地電流在線監測系統
來源：正瑞電子
瀏覽：2486
發布日期：2022-10-24
一、概述：
電力變壓器鐵芯兩點或多點接地時，在鐵芯內部會產生環流，引起局部過熱，嚴重時會造成鐵芯局部燒損，甚至使接地片熔斷，導致鐵芯電位懸浮，產生放電性故障，嚴重威脅變壓器可靠運行，因此在變壓器運行過程中，能實時監測變壓器鐵芯及夾件接地電流變的至關重要。傳統方法采用手持式鉗形電流表對接地電流進行測量，缺點是精度低，容易受工頻磁場干擾，而且不能對接地電流做到實時在線監測。本監測系統克服了以上缺點，可對變壓器鐵芯接地電流及夾件接地電流實時監測，抗干擾能力強，精度高，可將監測數據通過通訊傳輸到后臺，結合后臺分析軟件實現在線監測及故障報警。

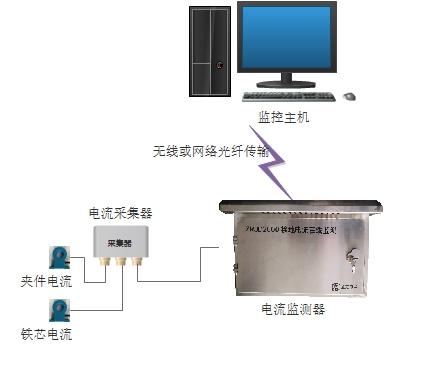

變壓器鐵芯接地電流在線監測系統由雙量程高精度電流傳感器，電流采集器，電流監測器，監測后臺主機和監控軟件組成。
二、產品特點：
· 可實時在線監測變壓器鐵芯接地電流值，并當接地電流值超過設定報警值后自動報警，故障消失后報警停止。
· 抗干擾能力強，測量精度高。
· 具有高防護等級，適合戶外使用。
· 監控系統具備擴展能力，可實現多種協議數據采集和配置，可接入開關柜觸頭溫度監測，電纜接頭溫度監測，泄露電流監測，小電流接地等其他在線監測系統數據。
· 可實現5000個監測數據處理點；輸出監測點數據變化曲線；接地電流或電氣接點異常溫升隱患或故障事件、溫度電流數據記錄可靠、詳細并可保存3年以上；強大的報警、預警功能；強大的數據統計、處理與查詢功能；靈活的系統參數設置,強大的擴展能力；多樣化的圖表與報表設置；良好的人機交互界面。
· 系統能夠提供監測數據的統計能力和報表打印能力，能夠方便查詢每一個監測點的統計數據并打印統計報表（具體報表根據客戶要求定制）。
· 提供每一個監測點當前一段時間（時間區間可設定）的變化曲線與統計圖表．
· 通過收集大量的數據，形成可重復的數據資源.
· 提供多樣化數據查詢模式，查詢結果包括：數據記錄列表、數據查詢統計圖表、溫度數據曲線等內容。
· 系統可以在系統圖上方便地調出各監測點的實時數據、歷史數據及監測圖表等。
· 具有手機端顯示數據，并設置超限報警和溫度運行曲線分析功能。
· 通訊接口采用標準的RS-485，可采用線纜傳輸。
三、技術參數：
技術項 | 參數 |
工作電壓 | AC220V |
通信接口 | 1路RS485，1路無線LoRA |
報警接口 | 1路繼電器輸出 |
防護等級 | IP54 |
外形尺寸 | 300*400*180mm |
安裝方式 | 掛裝 |
輸出電源 | ±12V |
四、聯系方式：
公司地址：淄博市高新區政通路135號（高科技創業園B座）
公司熱線：0533-3582840、13012702505
公司郵箱：zbzhengrui@163.com
公司網址：www.yuzhefarm.com
