蘭州客戶購入六氟化硫氣體泄漏在線監測報警系統一套
來源：正瑞電子
瀏覽：2648
發布日期：2023-09-27
ZRDH2001X 六氟化硫SF6氣體泄漏在線監測報警系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線SF6環境監測系統。它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、GSM短信息發送報警信息、歷史數據查詢等諸多豐富功能。

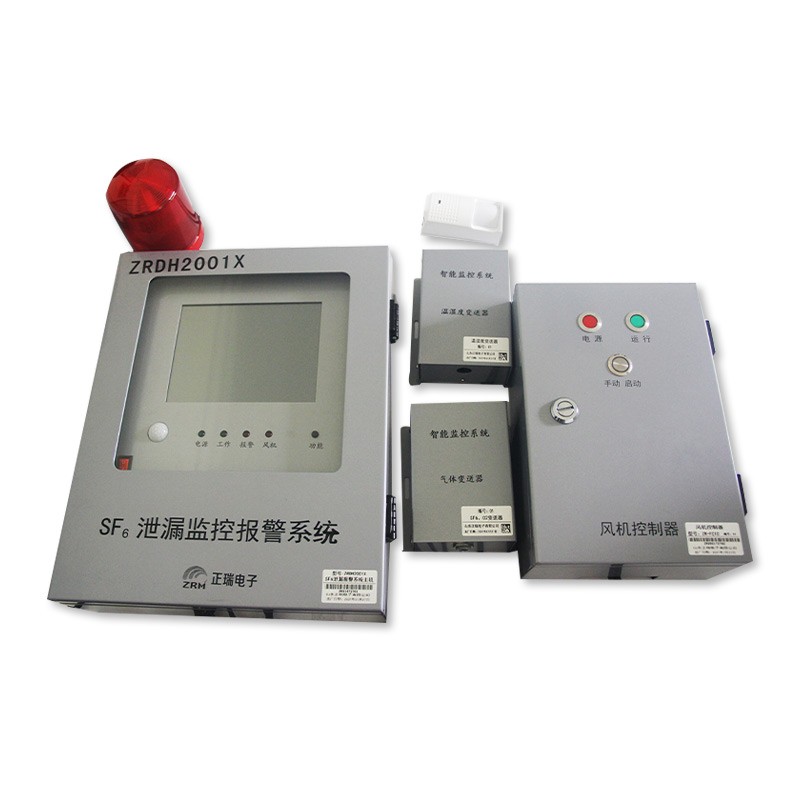

蘭州客戶購入ZRDH2001X 六氟化硫SF6氣體泄漏在線監測報警系統一套！
六氟化硫SF6氣體泄漏在線監測報警系統它獨有的微量SF6氣體檢測技術，能檢測到1000ppm濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行：進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

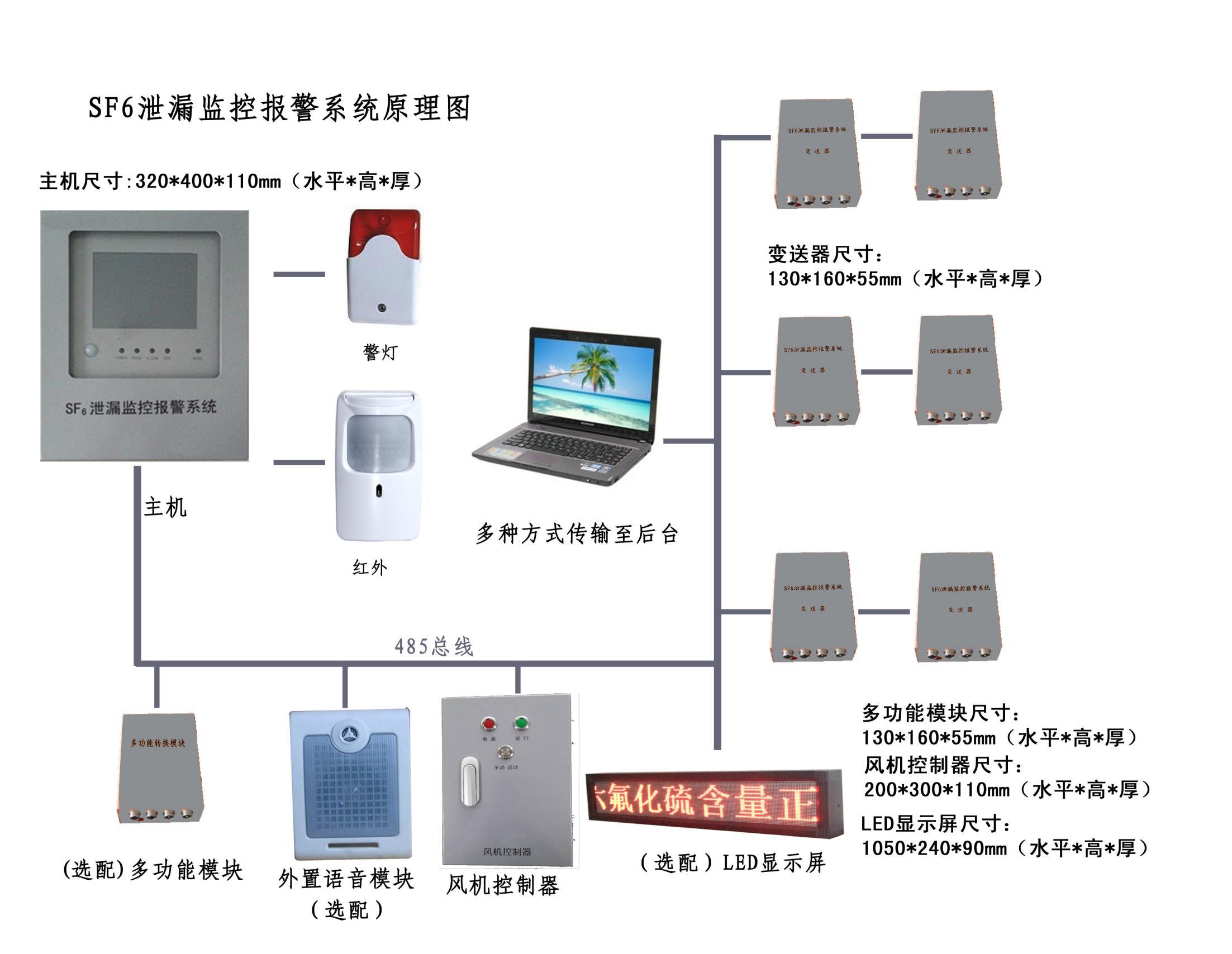

方案框圖：
六氟化硫SF6氣體泄漏在線監測報警系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2采集模塊 ，溫濕度采集單元,人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。
六氟化硫SF6氣體泄漏在線監測報警系統功能：
（1）實時定量監測功能，主機屏幕應可顯示六氟化硫氣體含量、氧氣含量、環境溫度、濕度；
（2）自動語音報警、自動啟停風機、定時、手動控制或強制啟停風機、聲光報警等功能；
（3）紅外監視功能，能支持人體感應，感應范圍應不小于3m，當有人員接近室內工作場所時，系統自動提示工作環境的安全狀況；
（4）具備在線校驗模式和接口，具備自動零點校準功能，自動克服漂移和誤報警；
（5）歷史數據記錄和查詢，報警事件自動記錄、自動存儲、自動更新功能；
（6）數據上傳功能，接口宜采用 RS485，支持報警開關量輸出，裝置采樣設備異常不工作時，應具有故障報警信號提示功能；
六氟化硫SF6氣體泄漏在線監測報警系統特點：
（1）溫濕度、氧氣O2、六氟化硫SF6四合一設計；
（2）海量日志數據報警信息存儲設計；
（3）可帶開關柜接點在線測溫功能；
（4）可根據用戶需求擴展氣體傳感器和其他功能；
（5）可編制5路獨立通風系統；
（6）GIS室任意門進入均可獲得語音提示，強制通風；
（7）RS485、LoRa、RJ45網口、4G等多種通訊方式；
（8）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；
主要技術參數
● SF6濃度超限報警點：1000ppm,根據要求自由設定,精度＜±5%；
● O2濃度檢測范圍0－25%，缺氧報警點：18%，現場可調，精度＜±0.5%；
● 溫度顯示范圍：-20～+99℃，精度＜±0.5%；
● 濕度顯示范圍：0～99%RH，精度＜±3%；
● 輸入電源：AC 220V±20%；
● 報警輸出接點功率：AC220/5A；
● 風機輸出接點：380V/15A（三相）或220V/15A；
● 風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；
● 海量報警信息存儲設計；
● 5路大容量報警觸點輸出。
● SF6、O2變送器采用進口原裝的傳感器，壽命長；
● SF6氣體檢測報警誤差＜1%，氧氣報警誤差＜0.5%；
● 風機控制器可控制原有風機。
