山東正瑞無線測溫系統在陽高熱電6KV開關柜測溫裝置技術項目中的應用
來源：正瑞電子
瀏覽：2205
發布日期：2023-06-21
項目概況：
陽高熱電 6kV開關測溫裝置技改項目
項目方案設計：

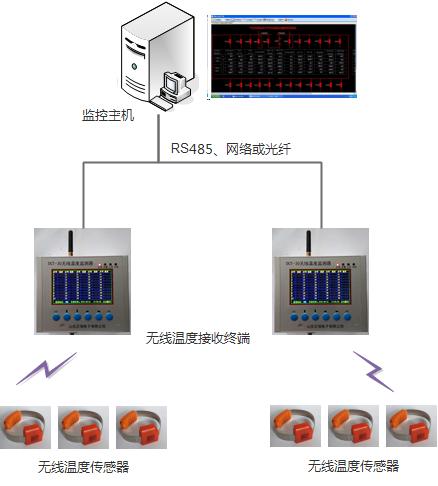

（一）無線測溫系統結構圖
（二）裝置功能配置介紹
1、ZRDTS-6無源無線溫度傳感器
無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
技術指標：
數字集成溫度傳感器 | |
無線傳輸： | 433MHz 、Lora技術（470MHz－510MHz） |
測溫范圍： | -40℃～+150℃ |
測量精度： | ±0.5℃ |
安裝方式： | 捆綁式 |
無線傳輸距離： | ≥300米（無阻擋） |
發射功率： | 17dBm |
發送周期： | t*5分鐘（可以設置，出廠默認3分鐘） |
供電方式： | 感應取電， CT取電（(交流5-10000A)） |
啟動電流： | ≥5A |
傳感器壽命： | ≥10年 |
溫度采樣頻率： | 默認10秒（可設置） |
防護等級： | IP68 |
機殼材質： | 進口耐高溫阻燃材料 |
測溫機制： | 固定時長測溫結合突發測溫報警（可設置） |
工作環境： | -25~125℃ |

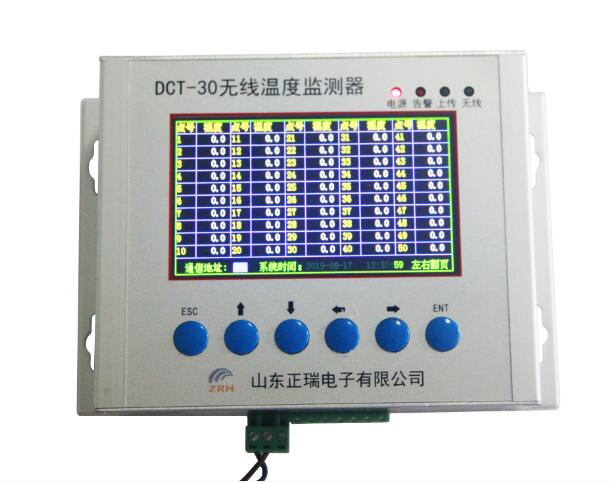

2、 ZRDCT-30無線溫度監測器（無線測溫采集主機）
無線測溫采集主機用于接收無線溫度傳感器發射的無線數字信號, 通過470MHz頻段無線接收測溫采集終端的實時數據，同一頻段最多可管理1024個測溫終端，在整個測溫系統中其處于核心地位，可在高壓室內構建無線局域網。使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。
技術指標：
電源： | AC220V |
工作電壓 | AC85～265V/DC12～24V |
工作溫度 | -30℃~+70℃，相對濕度≤95% |
顯示屏 | 彩色屏、觸摸屏 |
溫度顯示分辨率 | 0.1℃ |
報警輸出 | 2個（無源接點）250Vac,0.6A或24Vdc,5A。 |
上位機通訊接口 | RS485通訊口，協議Modbus RTU |
下行頻率： | 470MHz~510MHz |
上行接口： | 運營商與局域網可選 |
通訊規約 | 《無線測溫系統通訊協議》ModbusRTU，modbusTCP |
管理終端數 | >1000 |
安裝方式： | 壁掛式安裝 |
主要功能：
主要功能 | 功能介紹 |
溫度顯示、接收數據功能 | 可以接收無線溫度傳感器上傳的溫度，信號質量，電壓等數據。 |
溫度實時查詢讀取 | 能實時讀取終端測溫裝置的數據，實時顯示在軟件界面，可隨時觀察在線運行設備的溫度等數據信息，可繪制溫度長期趨勢及泄漏電流長期變化圖功能、查詢溫度曲線； |
歷史數據查詢功能 | 后臺管理軟件能自動對數據進行備份，并提供歷時數據查詢； |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。 |
參數設置 | 可設置但不限于一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等； |
溫度超限聲音報警功能
| 當所檢測的溫度高于溫度越限報警門限時會立即發送報警信息，在線測溫裝置和監控管理軟件界面跳出報警提示信息，以供用戶及時處理； |
短信報警功能 | 監測主機能夠進行短信報警，報警人數與人員信息可以設定。 |
系統自檢功能 | 系統定時自檢系統中各部件的工作情況，當某個傳感器出現故障時，測溫系統服務器應用軟件和ABB后臺監控系統會提示故障信息； |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄 |
數據導出備份功能 | 可對當前和歷時數據進行導出和備份，便于用戶的編輯、信息分析與存檔。 |
數據通信功能 | 數據通信同時支持運營商數據傳輸通信和局域網數據通信功能 |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
3、ZRMSCADA3.0 在線測溫軟件系統
后臺安裝配置在線測溫系統, 所有溫度數據收集好后通過modbus RTU傳給ABB計算機監控系統后臺實現操作員站監控系統后臺屏幕溫度展示、溫度超限語音報警、報警光字牌展示、歷史溫度曲線查閱等功能，便于值班人員判斷溫升情況，提前采取預防措施。
該測溫系統具有以下功能：
具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。
l 可以查看現場實時數據；
l 具有超溫，超限等報警功能；
l 采用C/S結構，可通過安裝客戶端軟件查看數據；
l 存儲歷史數據，可查看歷史曲線，歷史報警記錄等。
l 采集各個變電站終端的信息數據；
l 顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；
l 報警功能，探測器報警，溫度超限報警，通信中斷報警等；
l 溫度歷史曲線查詢；
l 權限管理，獲得權限可通過客戶端瀏覽數據。
l 報警聯動，報警時彈出報警畫面，顯示報警位置。
l 數據上傳云服務器，通過手機APP查看和報警。
