高壓開關柜設備無線測溫系統解決方案
來源：正瑞電子
瀏覽：2091
發布日期：2023-08-18
在電力系統中，從發電廠到送變電開關柜設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。如高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸，若安裝開關柜無線測溫系統對電纜接頭溫升故障點的運行狀態進行動態追蹤監測，不僅可以防止、杜絕此類事故的發生，而且亦為電力系統安全可靠分析和科學調度提供重要的決策依據。
目前對高壓電氣設備溫度的監測，使用最多的方式是通過人工手持紅外設備定期巡檢。而此種方式有很多的弊端：
1、勞動強度大，需增加工作人員
2、溫度測量不準，人為的、環境的干擾因素大
3、溫度的異常不能及時的發現
4、對歷史數據無法及時、有效的分析，因而無法及時發現故障的隱患
5、電氣設備內部的一些關鍵接點的溫度無法測量
針對目前高壓設備溫度監測的現狀，高壓電氣接點溫度在線監測系統，解決了在常規的溫度監測手段中所遇到的問題。通過多年的實踐，我公司推出了一系列的測溫產品，可適用于各種不同的測溫環境。
產品已大量的運行在國內的各行各業的電力系統中，為避免高壓電氣設備事故起到了很好的監測作用。
01無線測溫系統功能介紹

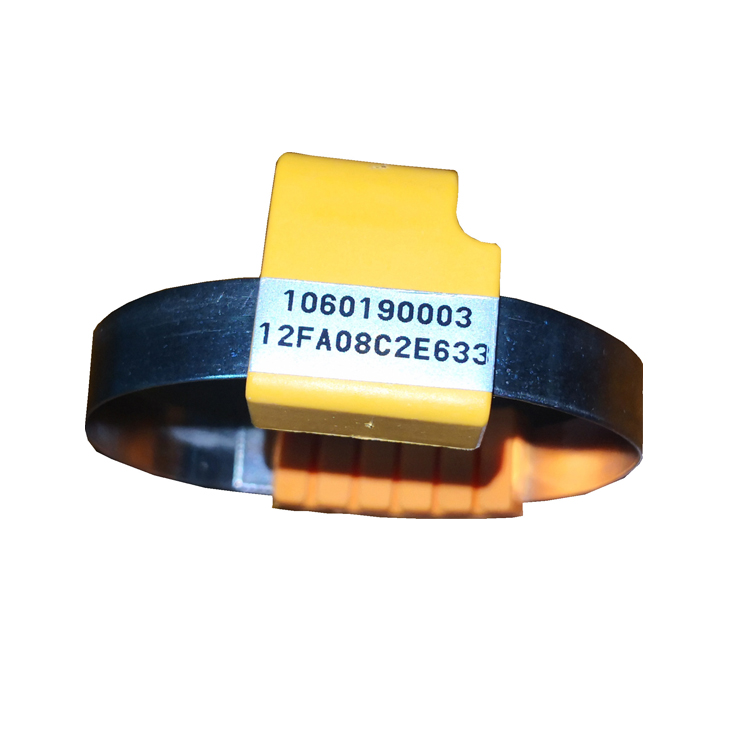

無線測溫傳感器：
無線測溫傳感器安裝于高壓測溫點，測量電纜連接處的溫度，并將所測的數據通過射頻信號發送出去；溫度傳感器附著在發熱點上（高壓母線、電纜搭接頭或斷路器觸頭），間隙測溫并將所測的數據通過無線方式發送出去。該終端附著在高壓母線、電纜搭接頭或斷路器靜觸頭上并長期工作在高壓環境中。
02無線測溫接收主機：
是無線測溫監控系統的信息顯示和數據處理裝置，可同時對多個溫升點進行監測，能直觀顯示所有測溫點溫升變化曲線、實時溫度。設計有報警，內部電路采用低功耗節能設計、加密抗干擾無線通訊技術。系統集成、方便，傳感器與主機數據交換采用無線加有線的優化通訊方式，保證了無線通訊的可靠性。如果在無人值守、實際測溫地點遠離控制中心的環境中，用戶可選擇安裝蘭動智能公司匹配的測溫后臺軟件，接收測溫系統主機過 485、GPRS 或以太網傳送來的現場數據信息，通過測溫軟件顯示具體數據及曲線。方便客戶遠程監控現場監控數據。
無線測溫系統技術優勢
線測溫設備無線通信芯片運用了最新技術的LoRa芯片，超長距低功耗數據傳輸技術(Long Range，簡稱LoRa)， 相對傳統調制技術，LoRa 調制技術 解決了傳統設計方案無法同時兼顧距離、抗干擾和功耗的問題。
在復雜工業現場無線設備較多的環境下LoRa擴頻技術的優勢尤為明顯，可確保信號的穿透力和穩定性，擴頻通信的傳輸距離和抗干擾能力比單頻通信提高一倍以上。
LORA芯片多信道組網可以有效防止信道擁擠，獨有的前導碼檢測技術防止數據誤收，保證了數據的穩定性和準確性。
頻繁采樣可及時掌握被測目標溫度，超限立即報警，避免漏報，多重判斷又充分考慮到設備的低功耗要求，在被測目標溫度正常范圍內減少發射次數，既降低電池損耗又避免無效數據堆積。
無線測溫系統軟件介紹
測溫監控系統對各個被測溫設備的操作主要包括主監控中心界面、參數設置、溫度數據查詢、告警以及溫度值實時曲線和歷史曲線。主要功能如下：
◆ 電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。
◆ 溫度監測：在監控系統上集中顯示被測各點的溫度值。
◆ 報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能（需后臺帶音響）。
◆ 故障顯示：被測設備溫度點的位置非正常工作時顯示故障。
◆ 數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。
◆ 權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。
◆ 遠程通信：系統提供 RS485 總線或以太網通訊方式，以滿足遠程通信。
