變電站GIS室內六氟化硫氣體泄露報警監測系統的應用方案

一、六氟化硫是什么？

六氟化硫在常溫常壓下為無色無臭無毒的氣體。不燃燒。對熱穩定，沒有腐蝕性，可以作為通用材料。電絕緣性能和消弧性能好，絕緣性能為空氣的2～3倍，而且氣體壓力越大，絕緣性能越增高。主要用作高壓開關、大容量變壓器、高壓電纜的絕緣介質材料，比如：六氟化硫高壓開關，GIS（gas insulated substation）組合電氣等的絕緣介質就是我們要說的六氟化硫（SF6），所以，在電力系統中，SF6（六氟化硫）氣體的作用還是比較明顯的。 作為氣絕緣體多用作電子設備、雷達波導、粒子加速器、變壓器、避雷器等設備，在電力、環境監測、冶金、醫學、軍事上有著廣泛的應用空間。



二、六氟化硫（SF6）氣體泄露的處理

當發生SF6氣體泄漏時，會造成局部缺氧，所以，通風是非常必要的，下面看下是如何處理。

（1）所有人員應迅速撤離現場，并開啟所有排風機進行排風，在事故發生15分鐘以內，所有人員不準進入室內（搶救人員除外）；15分鐘以后，4小時以內任何人員進入室內都必須穿防護衣，戴手套及防毒面具；4小時以后進入室內雖然可不用上述措施，但在清掃時仍須采取上述安全措施，只有用儀器檢測含氧量（不低于18%）合格后。

（2）當發生大量SF6氣體泄漏時，需采取緊急防護措施，撤離氣體泄漏現場，并應立即上報，當發生作業人員中毒時，應立即將人員撤離現場,轉移到通風良好處休息。



三、變電站六氟化硫SF6氣體泄漏報警在線監測系統

變電站SF6氣體泄漏報警在線監測系統主要檢測在電力開關室SF6氣體的濃度和含氧量同時對電纜溫度、環境溫濕度、進水水位、漏水、明火煙霧、防凝露等信息采集監測，實現變配電所內動力環境各數據的檢測與設備控制，優化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。

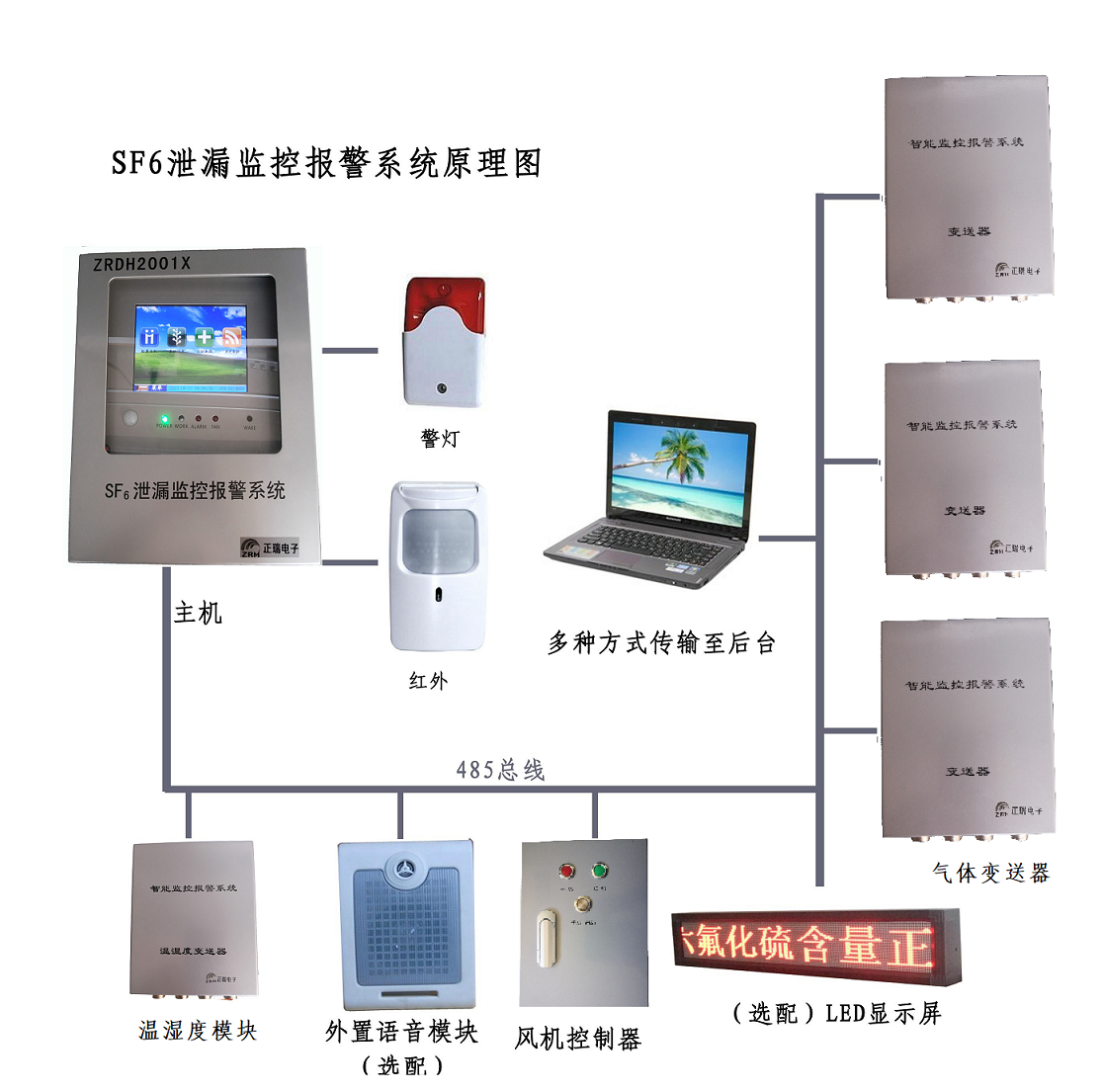

系統組成：

（1）sf6監測主機：可接收并判斷所采集數據并發出報警和風機啟動指令，并將報警信號進行遠程通訊。可配備128個氣體探測單元。

（2）SF6/O2探測器：監測sf6和O2氣體的濃度。

（3）溫濕度變送器：根據電氣安全規范對環境溫濕度進行監控。

（4）聲光報警器：對sf6/o2濃度超標進行聲光報警，提醒現場工作人員。

（5）遠紅外傳感器：感應人員的進入并啟動風機，避免工作人員進入GIS室時忘記啟動風機。

  （6）風機控制器：接收監測信號控制風機的啟停。

四、變電站六氟化硫SF6氣體泄漏報警在線監測系統功能：

（1）實時定量監測功能，主機屏幕應可顯示六氟化硫氣體含量、氧氣含量、環境溫度、濕度；

（2）自動語音報警、自動啟停風機、定時、手動控制或強制啟停風機、聲光報警等功能；

（3）紅外監視功能，能支持人體感應，感應范圍應不小于3m，當有人員接近室內工作場所時，系統自動提示工作環境的安全狀況；

（4）具備在線校驗?zāi)Ｊ胶徒涌冢邆渥詣?dòng)零點校準功能，自動克服漂移和誤報警；

（5）歷史數據記錄和查詢，報警事件自動記錄、自動存儲、自動更新功能；

  （6）數據上傳功能，接口宜采用 RS485，支持報警開關量輸出，裝置采樣設備異常不工作時，應具有故障報警信號提示功能；

為了確保設備的正常安全運行，充分保障現場人員的身體健康和人身安全，必須采取有效手段對設備區域的sf6氣體泄漏進行監測，防止意外事故發生。
