無源無線測溫傳感器為電力開關柜安全運行保駕護航
來源：正瑞電子
瀏覽：1776
發布日期：2023-10-26
隨著工業發展的逐步推進，現代電力工業向大容量和高電壓的方向迅速發展， 工廠對電力系統供電可靠性的要求越來越高，電力系統的穩定運行已經成為首要目標。在電力系統中，溫度是衡量電力設備是否正常運行的重要標準之一。隨著工業用電負荷的不斷增長，為了避免電氣設備因發熱而導致的安全隱患,設備溫度的實時監測，即無源無線測溫已經成為安全供電的重要環節。
美國在1965~1975年統計有3285次電氣火災事故，直接損失約4000萬美元。日本曾對電力、鋼鐵、石油化學、造紙等工廠企業調查，有78%的單位發生過電氣著火。引起火災的直接原因是電纜過負荷，開關柜的電纜中間頭過熱兩個誘惑。電纜過負荷是設計上人為過錯可避免，而電纜頭過熱是物質上的問題是無法預測的。這時需采用開關柜無源無線測溫系統來解決。近20年來，我國火電廠發生電纜火災140多次，有24個電廠發生過2次及以上電纜火災事故，造成直接和間接損失達50多億元。因此對高低壓開關柜無線測溫監測的重視程度也上升到了一個必然的趨勢。

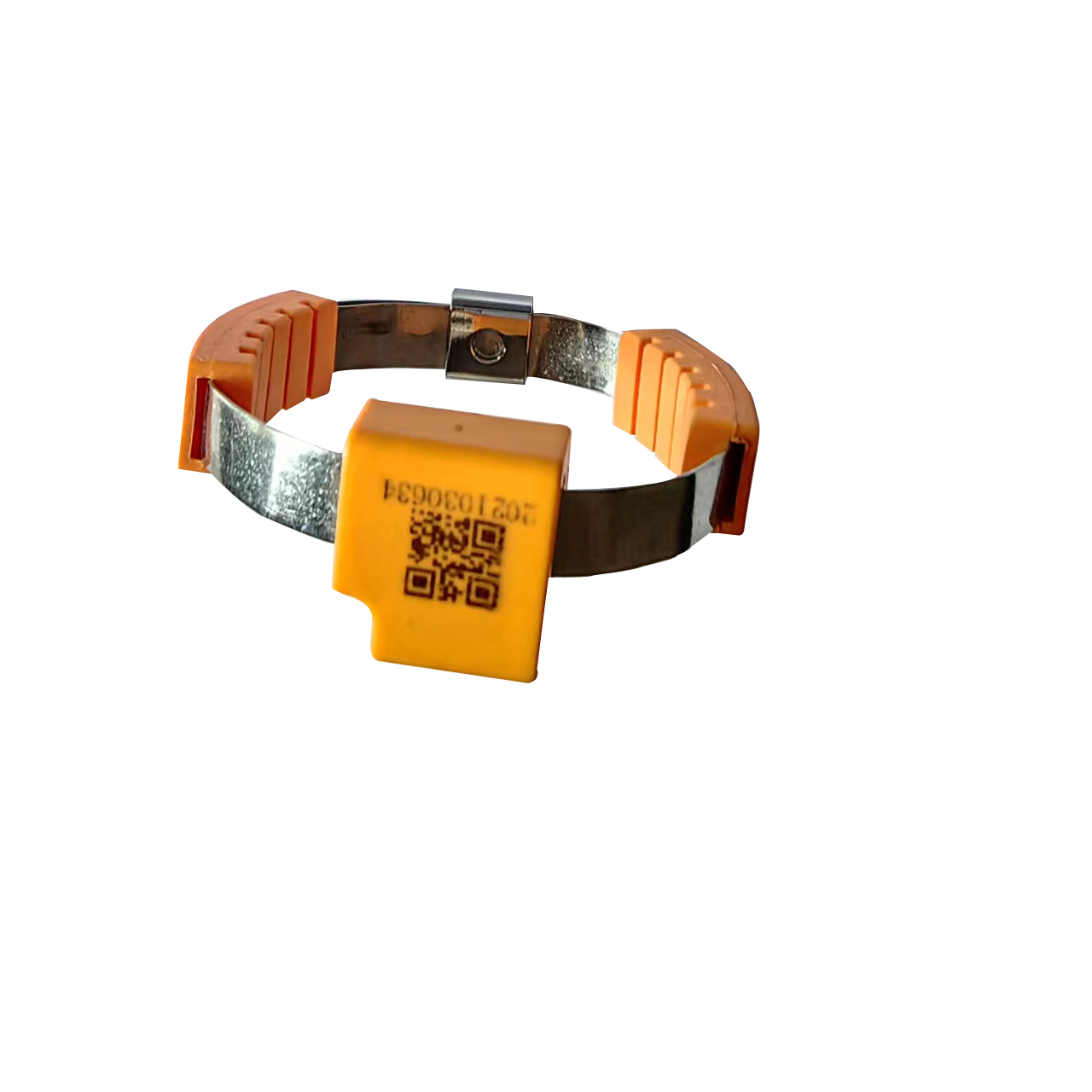

無源無線測溫傳感器：
在無線測溫系統中無源無線測溫傳感器（ZRDTS-6）當與被測物體表面直接接觸時，能快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器中。
無源無線溫度傳感器（ZRDTS-6）主要應用在各種電氣設備運行中的溫度在線監測，高壓輸、變、配電系統中導電觸頭及連接部分的溫度監測，如：
1、開關柜內的電纜接頭；
2、開關柜進出線與電纜頭連接處的溫度；
3、戶外刀閘及變壓器等的運行溫度；
4、高壓開關柜內的裸露觸點、母線連接處；
5、開關柜內出線線纜側結點，母側結點；
6、開關柜內小車開關迸、出線結點；
7、高壓電機、導線壓接頭等高壓電氣和電力設備。
無源無線測溫傳感器特點：
（1）采用美國TI公司最新推出的無線收發芯片，功耗小，信號強，發射距離不加任何功率放大的情況下可達300米；
（2）測溫元件同樣采用美國TI公司的數字集成芯片，精度高，可達0.5°C。優于傳統測溫廠家使用的NTC熱敏電阻的最大精度±1°C；
（3）傳感器材質采用耐高溫尼龍+阻燃材料，經國內知名軍工單位檢驗，滿足GB/T5169.11-2017測試，即通過850℃灼熱絲的可燃性實驗,可在高溫環境下持續工作；
（4）溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，實時測量，上傳周期5~32秒智能調節。并將溫度變化處理后通過無線傳輸到溫度監測器；
（5）無源無線溫度傳感器通過電磁感應原理從一次取電，開關柜一次電流大于5A時，進入正常工作狀態。無需電池，免除高溫下電池放電時發生無法控制的熱量噴發而發生爆炸的隱患；
（6）使用壽命長，后期免維護,使用壽命可達10年；
（7）無線溫度傳感器安裝適應性高，可安裝在觸頭上，不影響絕緣距離。導磁合金帶既可取能，又可起安裝固定作用。
無源無線測溫傳感器（ZRDTS-6）參數：
測溫元件： | 數字集成溫度傳感器 |
無線頻率： | 433MHz |
無線傳輸距離： | ≤300米（空曠距離） |
啟動電流： | >3A-5A |
測溫范圍： | -55℃～+200℃ |
測溫誤差： | 小于0.5 ℃ |
接口方式： | 無線數字通訊接口 |
發送間隔： | 12秒（10秒到5分鐘可設） |
供電方式： | 電磁感應取電 |
外形尺寸： | 22*21*10mm |
安裝方式： | 捆綁式 |

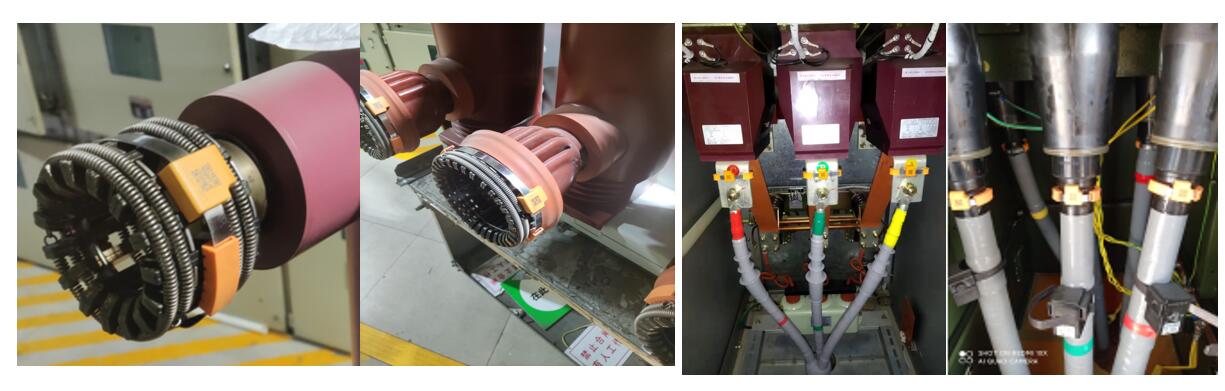

溫度傳感器（ZRDTS-6）現場安裝圖片：
山東正瑞20年專注于無源無線測溫、電力測溫、高壓柜測溫、供應電力設備安全運行監測，設備集成系統研發及配套服務，為電力設備/設施提供系統的數據采集與監控方案。提供電力開關柜無源無線測溫系統、電動機無線測溫系統、高壓柜測溫系統、變電站測溫系統等各種電力無線測溫系統設計、測溫裝置。真正意義上實現了免維護、自供電、高精度、電氣隔離、實時溫度監測。無線無源測溫傳感器安裝方便，加之其體積小重量輕的特點，能夠有效快捷的獲取電氣設備接點位置的實時溫度，超限報警功能避免了因設備老化、局部接觸不良、灰塵聚集、過負荷等等產生的溫度變化引起的電力火災。
