開關柜無源無線測溫有幾種技術方式？
來源：正瑞電子
瀏覽：1188
發布日期：2023-08-08
開關柜無源無線測溫裝置目前市場上常用的有三種技術方式：表面聲波無線測溫、溫差供電式無線測溫、感應取電式無線測溫

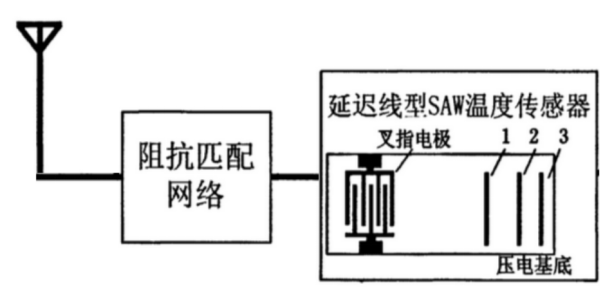

一、聲表面波測溫原理：
聲表面波溫度傳感器由叉指換能器、反射柵及壓電基板組成。聲表面波傳感器經天線接收到外部激勵信號后，通過叉指能轉換器將激勵轉化為聲表面波，該聲表面波沿壓電晶體表面先后傳播
至反射柵1、2、3并被發射出去。
此種技術方式的測溫特點反射能量較弱，需要天線在同一空間（高壓倉內）接收。多種小車無法安裝。母線安裝需要在母線停電時安裝安裝布線需要在柜內多次穿梭，布線繁瑣。超聲通道數量有限，目前≤12個通道，由于天線發射能量大，造成規模應用時，柜間無線互相干擾。單臺或少數間隔數量大的開關柜可使用
二、溫差供電式無線測溫原理：

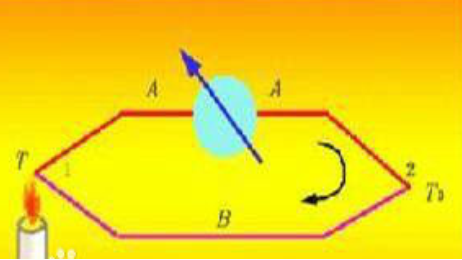

溫差發電是利用塞貝克效應把熱能轉化為電能，給無線傳感器供電并通過無線發送將溫度數據到接收端。熱電效應：賽貝克效應：金屬溫差至電，即現在的熱電偶帕爾貼效應 金屬導電體產生溫差，應用：半導體制冷，用于空間探測，CPU散熱能量較弱，造成發送間隔不穩定，發送數據周期較長，實時性差受發電板體積限制，部分小車無法安裝。
三、感應取電式無線測溫：
低啟動電流（2-5000A）的感應取電式無線測溫的原理是采用獲取交變電場產生的交變磁感應能量，然后再轉換為電能的原理，給傳感器電路供電，測量溫度參數后再通過無線傳輸?shù)降蛪翰糠值牟杉b置，對高壓部分溫度實現監測。
感應供電的無線測溫特點：
1、從一次導體感應取電，能量足夠，無線發射距離遠，確保無線電波能夠穿透柜體，滿足開關室內接收。
2、接觸式測溫，能夠很好的反映觸頭溫度3、有足夠能量保障，使得取樣周期短，實時性好，快速反映觸頭溫度變化。
4、傳感器體積小，適用各種小車觸臂安裝，無需母線停電。
