溫度在線檢測技術在電力電纜線路的應用

在電力電纜的日常運行檢測中，針對電纜溫度的狀況，所采用的電力溫度在線檢測技術也得到了大范圍的普及。電網系統中，其單位時間內可輸送的電力能源受到其溫度的變化影響。因此，采用更有效的方式實時檢測電纜系統運行溫度，可以針對電纜載流量的具體狀況而找到更為有效的解決方案，有力保障電力系統供電的穩定性。

1、溫度在線檢測技術

在相關維護人員進行電纜溫度日常巡檢過程中，想要更為實時的掌握導線幅值的變化狀況，就必須要關注其溫度，電纜溫度的穩定，是把控電纜流量的關鍵。電纜溫度在線檢測技術的優勢是非常明顯的。例如，與傳統的熱電偶局部點溫度測量方式相比，更為實時的分布式光纖測溫技術可以更為精準實時的顯示導線溫度與絕緣構件的溫度狀況，極大地提升了相關系統的工作效率。光纖分布式測溫技術不僅僅能夠?yàn)閷?dǎo)線載流量的調整提供了更好的依據，也可以實時找到那些過熱部位，讓日常的檢修工作更具有時效性，有效排除了那些潛在的安全威脅，發揮線檢測技術的優勢。

2、電力電纜線路的運行溫度在線檢測技術

  2.1 光纖傳感技術

在電纜溫度在線測量的相關技術中，光纖傳感技術以后相拉曼散射效應為運行基礎，將光纖與納米激光脈沖理論相結合，利用熱振動頻率來展示電纜的實施溫度。在電力電纜實際溫度監測過程中，光纖技術的應用場景相對普遍，其對電力系統日常維護工作帶來的便利性也是被越來越多的相關從業人員所認可，而實際應用中，通常會與光時域反射測溫技術相融合，獲取電力電纜的實時溫度，但是，這一項測溫技術在具體的應用場景中，還是存在著一些不足，其主要體現在相關零部件的精度要求高，壽命較短，相關檢測設備的維護成本較高。

  2.2 點式溫度傳感技術

與光纖傳感技術相比，點式溫度傳感技術的操作更為簡便，日常檢測設備的運行維護成本較低，但是，由于點式溫度傳感技術的先天局限性，使其無法在整個電纜導線測溫系統中得到應用。點式傳感技術的核心是在電纜相應需要進行實時溫度監測的部位設置監測點，然后使用相關傳輸設備將這些監測點與相應的溫度顯示設備連接到一起，監控人員就可以獲取到這些點的溫度變化狀況。點式傳感技術的核心工作方式也是其弱點之一，如何在電纜系統的各個位置選取測量點，如何找到那些最容易發生故障部位，這些問題都需要相關檢測實施人員進行操作，埋下安全隱患。

  2.3 線式溫度傳感器技術

線式溫度傳感器技術主要針對電纜進行溫度監控，對應電纜將會采用特別設置的溫度敏感材料，在運行過程中，溫度一旦出現預設的正常標準，對應的電纜就會自動斷線，并且會發出相應的報警，這樣就可以在一定程度上起到預防的作用。對于這些技術來說，雖然它可以相對較為精準的獲知對應的溫度數據，但是，卻沒有具體的實施范圍，在具體安裝時也存在著很多的問題，相關設備的維護成本高昂，嚴重制約了這些技術的普及與發展。

  2.4 熱效應溫度傳感技術

熱效應溫度傳感技術是一種間接性質的溫度測量技術，其核心的運行原理是利用紅外技術，利用相關被測量部位在不同溫度下的紅外特征，獲取到相關的溫度數據，最后進行對應數據的處理與顯示。從表面來看，這項技術可以更好地獲取到電纜纖芯的溫度，但是，在日常應用過程中，很容易被自然環境等其他因素的干擾，進而造成測量到的相關數據存在誤差。

 3、山東正瑞分布式全光纖溫度監測系統

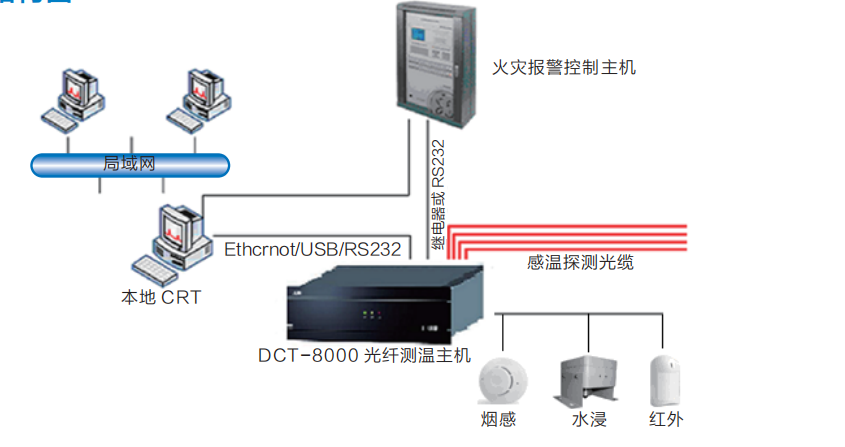

（1）系統組成結構圖如下圖所示：



分布式全光纖溫度監測系統由測溫監控主機、感溫探測光纜等組成。

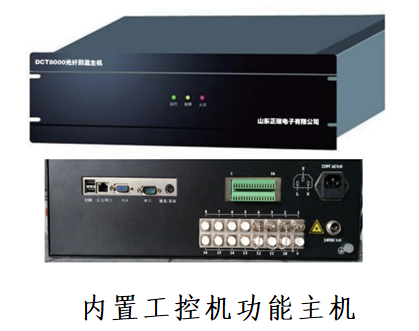

（2）測溫監控主機



特點：

距離長: 16km (業界領先);

速度快: 2s/通道(業界最快);

精度高: 0.5C (全范圍);

采點密: 0. 4m采集間隔(業界最優);

通道多:一臺主機可實現8通道測量;

系統接口豐富，組網方便;

報警繼電器輸出多達48路;

單一探測器光路設計,可靠性高;

具有自診斷功能，快速定位故障;

差定溫報警功能，報警方式靈活;

無漏報，誤報率低;

分布式光纖測溫技術的主要應用方面有以下三點：

（1）相比較于傳統的測溫技術，相關監控設備安裝更為方便，不需要設置更多的監控點與相關的溫度傳感器。

（2）相比較于傳統的測溫技術，光纖測溫的抗干擾能力更強，在強電磁環境下，溫度傳感器極容易被干擾，造成獲取到的數據存在異常，而光纖測溫則可以有效避免，它最終獲取到的是光學數據，對電磁干擾等有著先天的免疫能力。

（3）相比較于傳統測溫技術，其安全性更高，可以更好地應對各類極端環境。



4、結語

 對電纜溫度進行在線檢測與分析，可以有效地掌握相關電纜的實際載流量變化幅度與具體狀況。使用更為先進的分布式光纖測溫技術實現在線溫度檢測，創建電纜溫度管控?cái)?shù)據庫，并與其他電氣設備的故障數據進行共享，可以幫助相關管理人員制定更為合理的電纜故障預防與處理方案，不斷推動我國電力設施的長期穩定發展。
