設備狀態在線監測——六氟化硫SF6氣體泄露報警監測系統

一 、概述



六氟化硫 SF6氣體泄漏智能監控報警系統是根據《SF6安全法規》，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。

二 、六氟化硫 SF6氣體泄露報警監測系統組成



系統由監測主機，氧氣/SF6變送器、溫濕度變送器，通風設備控制器液晶顯示屏等組成。

三、系統裝置參數介紹

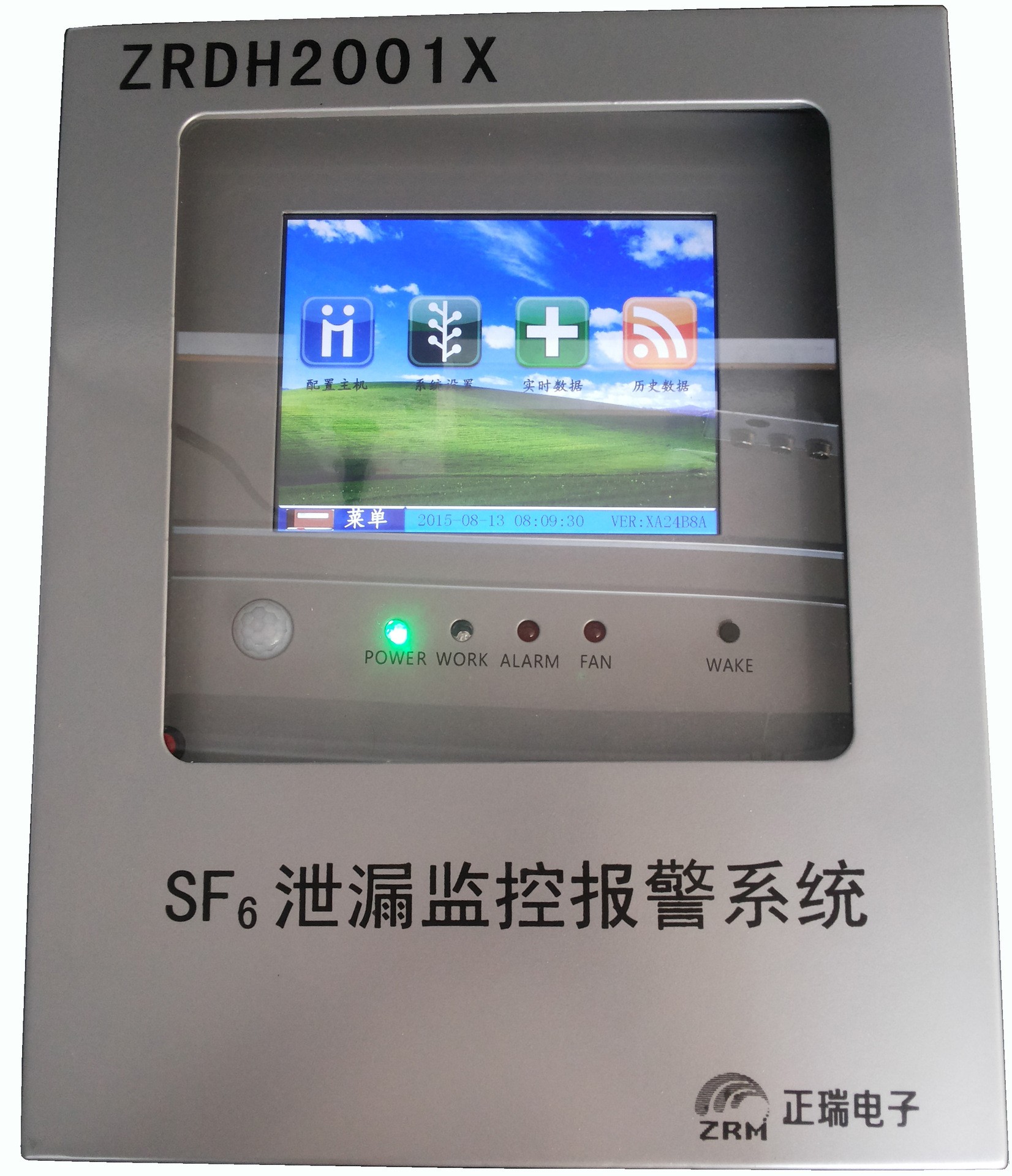

1、 DH2001X主機參數

（1）800mm×600mm的8寸觸摸液晶屏顯示；

（2）雙RS485總線接口，便于組網；

（3）多種報警信號輸出（兩路掉電報警信號）；

（4）循環采集、分析處理各氣體探頭的信息及數據；

（5）主機尺寸為：320*400*110（水平*高*厚.單位mm）；

（6）戶外防雨箱：320*400*110（水平*高*厚.單位mm）

2、氣體取樣分析模塊（激光紅外和超聲波兩種）



（1）激光紅外：采用德國進口的SMARTGAS紅外傳感器測SF 6，定量程檢測；

（2）超聲波：電化學超聲波原理，定性檢測；

3、溫濕度變送器



主要功能：

（1）現場溫度、濕度的實時檢測，并將實時數據傳送到主機；

（2）瑞士進口溫濕度傳感器，溫度誤差<0.5℃ ，濕度誤差為：±3%；

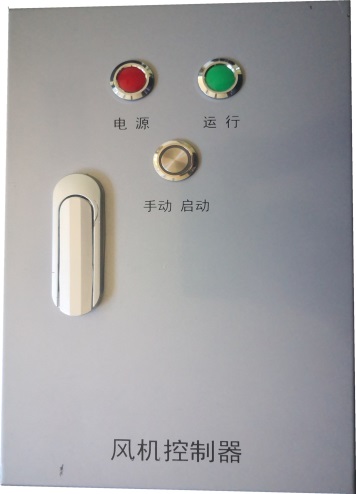

4、風機控制器



（1）主要功能：

是控制風力發電機將風能轉化為電能并貯存到蓄電池的裝置，

控制器全部采用微電腦和無觸點控制技術，并具備各種保護功能。

（2）主要技術參數：

風機控制采用施耐德交流接觸器控制輸出；

防雷措施RS485總線接口，便于組網；

5、系統參數

（1）SF6濃度超限報警點：1000ppm,精度＜±5%；

（2）O2濃度檢測范圍0－25%，缺氧報警點：18%，精度＜±0.5%；

（3）溫度顯示范圍：-20～+99℃，精度＜±0.5%；

（4）濕度顯示范圍：0～99%RH，精度＜±3%；

（5）輸入電源：AC220V±20%；

（6）報警輸出接點功率：AC220/5；

（7）風機輸出接點：380V/15A（三相）或220V/15A；

（8）風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，

（9）每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

（10）SF6氣體檢測報警誤差＜5%，O2報警誤差＜0.5%；

（11）系統平均無故障工作時間（MTBF）為8000小時；
