一、綜述
六氟化硫SF6氣體泄漏報警系統是根據《SF6安全法規》，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型六氟化硫sf6在線監測系統。它主要檢測開關室SF6氣體濃度含量和氧氣含量、火災防盜報警，當環境中SF6氣體含量超標或缺氧時，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量SF6氣體檢測技術，能檢測到10~5000ppm濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

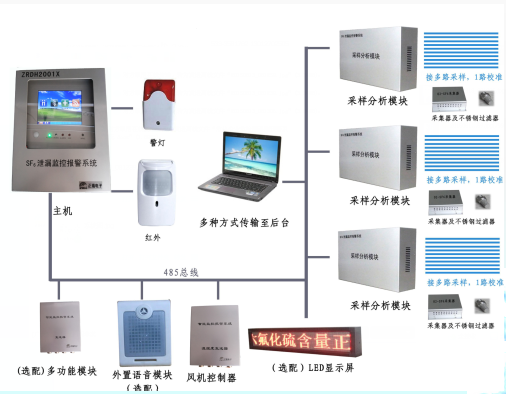

二、六氟化硫sf6氣體泄漏報警監測系統結構圖
三、六氟化硫sf6氣體泄漏報警監測系統簡介
六氟化硫sf6氣體泄漏報警監測系統是檢測現場SF6濃度、氧氣含量及溫濕度等環境數據，并通過大量數據分析處理做出控制以及告警的智能氣體報警系統。是采用高壓電暈放電技術和電化學技術有效結合，以及數據采集、數據分析處理、通信技術于一體的開放系統平臺。
整個系統采用模塊化設計，便于工程安裝及工程維護。在傳輸條件完備的情況下，可以依托網絡組建監控中心，在遠端監控中心可隨時掌握底端變電站、ＧＩＳ開關室的溫濕度、氧氣含量等環境量以及SF6氣體泄露狀況。從而可實現對變電站、無人值守的ＧＩＳ開關室提高管理效率、完善維護體制。監控中心以數據庫為核心，既可以實時變電站、開關室的環境及設備運行狀況的監控、，又可以根據以往的環境、設備運行數據進行統計、分析，為管理者提供決策依據。
本系統可為廣泛應用于各種電壓等級的SF6開關室、SF6開關室、組合電氣室（GIS室）、SF6主變室等。
四、ZRDH2001N型SF6氣體在線監測報警系統組成
六氟化硫sf6氣體泄漏在線監測系統由主機，氧氣/SF6變送器、溫濕度變送器，通風設備控制器液晶顯示屏等組成。
可實時檢測SF6氣體濃度、氧氣含量、溫濕度等。系統自動記錄各種報警數據，通風設備啟動數據，可以設定自動啟動通風設備時間，SF6泄露超標以及氧氣含量＜18％時，自動啟動通風設備．根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

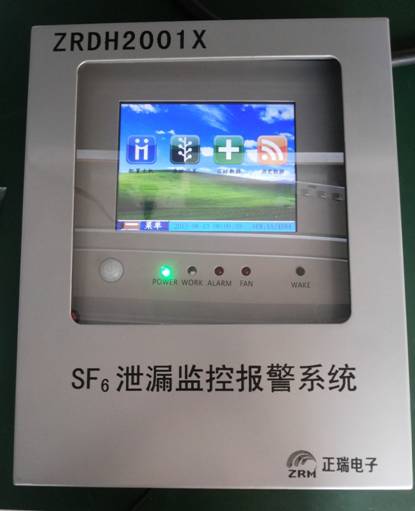

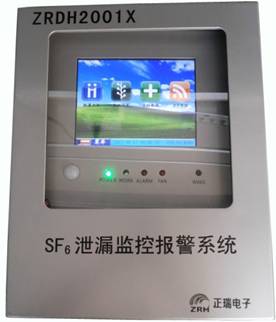

1、六氟化硫氣體泄漏監測主機
ZRDH2001N主機主要功能是完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、軟硬復位等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。
特點：
l 簡易人機操作界面；
l 存儲和查詢告警及歷史數據；
l 告警、運行指示燈指示；
l 告警語音提示；
l 800×600的8寸觸摸液晶屏顯示；
l 雙RS485總線接口，便于組網。
l 多種報警信號輸出（兩路掉電報警信號，兩路）
l 循環采集、分析處理各氣體探頭的信息及數據；
l 主機尺寸為：320*400*110（水平*高*厚，單位mm）。
l 戶外防雨箱：320*400*110（水平*高*厚，單位mm）

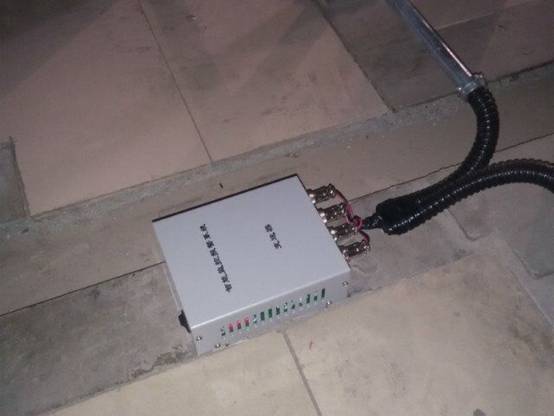

2、氣體取樣分析模塊
SF6：采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命
O2：采用德國長壽命氧氣傳感器檢測氧氣濃度數值,保證氧氣參數精度。
l 檢測點：12路+1路零點校準；增加模塊可擴充到多路
l 樣氣流速：6L/min，氣路管道可長達幾百米
l 取樣方式：長壽命電磁泵,連續工作>20000小時，間歇啟動>50000小時，低噪聲內置5μm孔徑的不銹鋼燒結過濾器可有效過濾空氣雜質功能
l 工作電源：185～250VAC，防浪泳和雷擊功能
l SF6濃度檢測范圍：0～9999ppm，0~1000PPM內誤差小于±10ppm
l SF6濃度檢測最小示值：1ppm
l O2檢測范圍：0～25.0%誤差：＜0.5%
l 自動加強跟蹤可疑測量點功能，有效防止誤報。
l 獨創的零點校準系統，系統沒運行50個小時置換端口抽取純凈氣體校準傳感器。

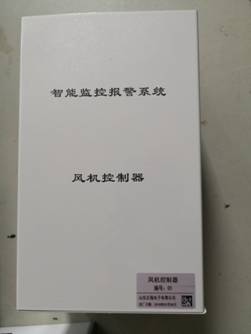

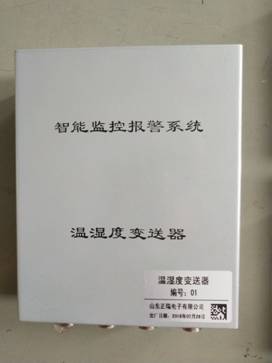

3、溫濕度變送器/風機控制器
溫濕變送器功能：現場溫度、濕度的實時檢測，并將實時數據傳送到主機。
風機控制器功能：是控制風力發電機將風能轉化為電能并貯存到蓄電池的裝置，控制器全部采用微電腦和無觸點控制技術，并具備各種保護功能。
特點:
l 風機控制采用施耐德交流接觸器控制輸出
l 瑞士進口溫濕度傳感器，溫度誤差<0.5℃ ，濕度誤差為：±3%。
l 防雷措施RS485總線接口，便于組網．
l 超限報警泄漏時自動啟動風機排風功能；
l 環境中O2含量檢測功能；缺氧時自動報警，自動排風；
l 大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；
l SF6、O2氣體含量超標時，風機自動啟動功能；
l 定時排風功能；
l 報警時啟動強制排風功能；
l 相關歷史數據存儲及檢索功能；
l 溫度、濕度檢測、報警及顯示；
l 二路實時防盜報警監控；
l 二路實時火災報警監控，火災自動關閉風機；
l 語音提示報警功能；
l SF6濃度超限報警點：1000ppm,精度＜±5% 精度＜±10ppm
l O2濃度檢測范圍0－25%，缺氧報警點：18%，精度＜±0.5% 精度＜1%FS
l 溫度顯示范圍：-20～+99℃，精度＜±0.5%；
l 濕度顯示范圍：0～99%RH，精度＜±3%；
l 輸入電源：AC220V±20%；
l 聲光報警功能提示：主機有聲光報警功能
l 報警輸出接點功率：AC220/5安；
l 風機輸出接點：380V/15安（三相）或220V/15安；
l 風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；
l 海量日志數據報警信息存儲設計；
l 5路大容量報警觸點輸出。
l 實時防盜火災報警監測；
l SF6氣體檢測報警誤差＜5%，氧氣報警誤差＜0.5%；
l 風機控制器可控制原有風機。
l 通訊：RS485接口
l 系統平均無故障工作時間（MTBF）為8000小時

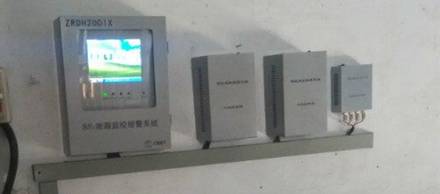

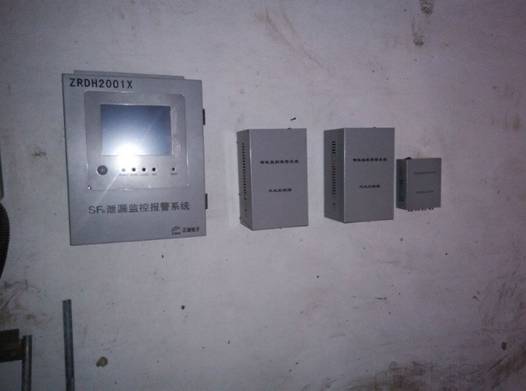

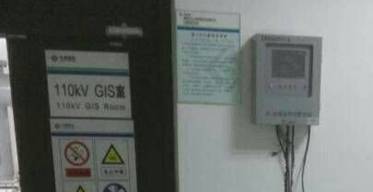

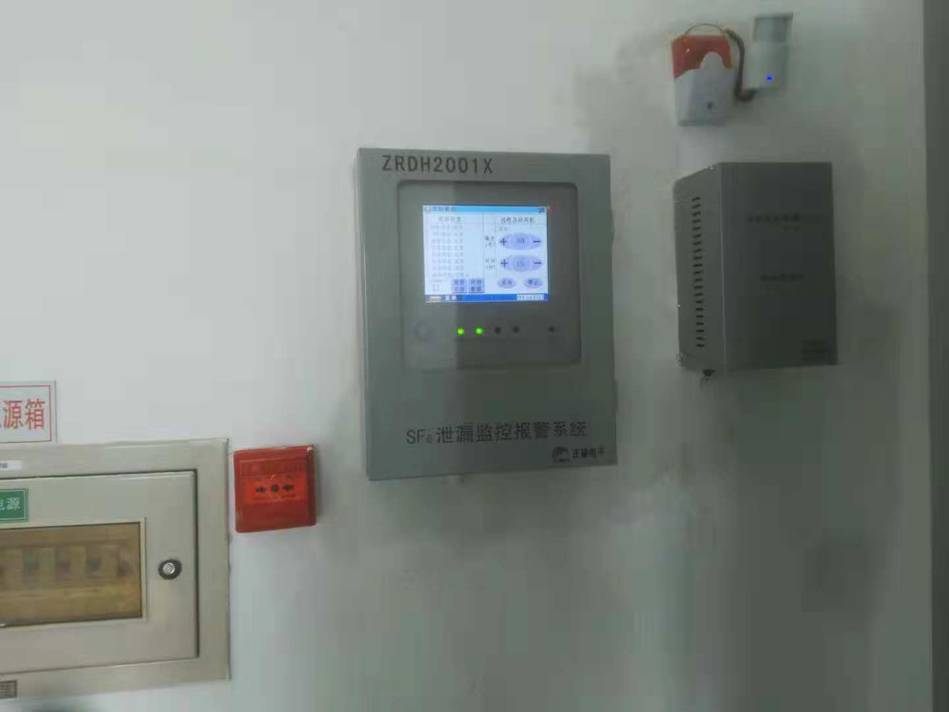

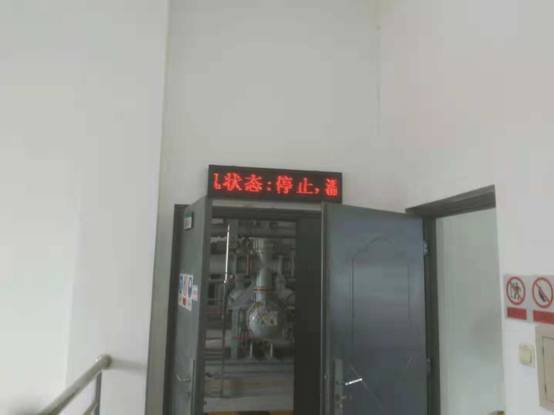

七、現場安裝圖
